產品說明

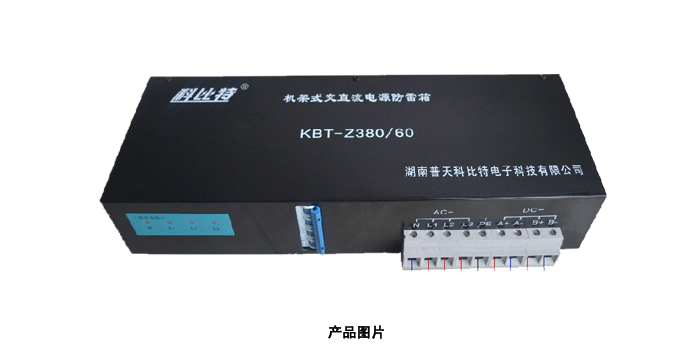

機架式交直流電源防雷箱
-
避雷產品品牌：【科比特】
避雷器型號：【】
工程價格咨詢：【13874906936】
產品簡介：KBT-Z380系列機架式交直流電源防雷箱采用19英寸標準機架式結構，適合TT、IT、TN-C、TN-C-S等各種電網制式的三相電源系統，如各種配電站、配電房、配電柜、開關箱等，防止雷擊產生的脈沖浪涌及瞬間過電壓對用電設備造成損...
一、機架式交直流電源防雷箱工作原理
機架式交直流電源防雷箱當線路由于遭到二次感應雷擊或操作過電壓時，防雷器動作，將瞬時過電壓短路泄放到大地，從而達到保護設備和人身安全的作用。
二、機架式交直流電源防雷箱適用范圍
KBT-Z380系列機架式交直流電源防雷箱采用19英寸標準機架式結構，適合TT、IT、TN-C、TN-C-S等各種電網制式的三相電源系統，如各種配電站、配電房、配電柜、開關箱等，防止雷擊產生的脈沖浪涌及瞬間過電壓對用電設備造成損害。該系列電源防雷箱并聯安裝在電源線路上，不影響電源線路的正常工作；工作狀態指示燈，用于指示防雷器的工作狀態；雷電計數器，方便用戶了解線路遭受雷電入侵的頻次。
該產品設計新穎獨特、內部結構技術領先、質量安全可靠，可簡便靈活地安裝在世界各國各種 19 英寸標準機柜和各種非標準機柜及高科技領域的電子電氣設備上。KBT-Z380系列能使配套機柜和電子電氣電設備渙然一體、是機柜和電子電氣設備電源分配單元追求國際領先的象征，也是你最好的選擇。
三、主要特點
l 1、標準19”機架式2U設計，安裝于標準機柜內，使用方便。
l 2、核心器件采用高質量壓敏電阻，通流容量大，輸出殘壓低，響應速度快。
l 3、并聯保護模式，保護精細，不影響電源線路的正常工作，安全可靠。
l 4、配有2路直流電源保護端口，通用性強，可同時保護多臺設備。
l 5、集交直流防雷于一體，技術領先，簡便靈活。
l 6、具備狀態指示指示，可監控防雷器工作狀態。
l 7、外形堅固、美觀，安裝簡單方便。
四、安裝說明
1、 防雷箱應安裝于19英寸標準機架配電柜中；
2、 防雷箱均應并聯安裝在被保護的電源線路上（包括凱文接線方法），接線用過線口在防雷箱的下方，并有接線標識，嚴格按照左零右火設計；
3、 電源連接線第一級≥16mm，第二級≥10mm，第三級≥6mm；接地線第一級≥25mm，第二級≥16mm。，第三級≥10mm。，連接線應采用多股銅線，長度大于0.5米時要適當增加銅線的截面積；
4、 安裝或拆卸防雷箱時必須先斷開電源，嚴禁帶電操作；
5、 安裝好后應檢查連接導線是否擰緊，防雷箱的自動斷路器是否合上，一切正常后方能通電，這時防雷箱的指示燈亮綠色光（表示防雷箱工作正常）。
五、使用說明
1、 用戶單位應制定防雷設施管理制度，并指定專人管理；
2、 定期檢查（測）防雷箱的工作情況，雷雨過后及時查看，嚴禁已老化的防雷箱未經修復而繼續使用；
3、 防雷箱的某個指示燈亮紅光或熄滅，則對應的防雷元件已經老化或被雷擊損壞，應及時更換或送生產廠家維修。
